Rabu, 08 Februari 2017

MEMBUAT 7 SEGMENT COUNTER UP DAN COUNTER DOWN

I. TUJUAN
  1. Siswa dapat membuat rangkaian 7 segment di protoboard dengan baik.
  2. Siswa dapat membuat program dengan baik.
  3. Siswa dapat menjalankan 7 segment dengan baik.
II. ALAT DAN BAHAN
  1. Komputer
  2. Arduino UNO
  3. 7 Segment
  4. Resistor
  5. Push button
  6. Kabel jumper
  7. Protoboard
III. DISKRIPSI TUGAS
  1. Membuat rangakian Counter up dan Counter down menggunakan seven segment
IV. LANGKAH KERJA
  • Menyiapkan alat dan bahan
  • Mencari rangkaian di internet

  • Merangkai rangkaian di Protoboard
  • Membuat Program di ARDUINO
  • Mengecek Program
  • Mengupload Program ke dalam ARDUINO UNO
V. HASIL KERJA
  • Hasil Program
 int a=2;
int b=3;
int c=4;
int d=6;
int dp=5;
int e=7;
int f=8;
int g=9;
int btn1=13;
int btn2=12;
int counter=0;
int buttonUpState=0;
int lastButtonUpState=0;
int buttonDownState=0;
int lastButtonDownState=0;

void setup()
{
  Serial.begin(9600);

  pinMode(a,OUTPUT);
  pinMode(b,OUTPUT);
  pinMode(c,OUTPUT);
  pinMode(d,OUTPUT);
  pinMode(e,OUTPUT);
  pinMode(f,OUTPUT);
  pinMode(g,OUTPUT);
  pinMode(dp,OUTPUT);

  digitalWrite(dp,HIGH);
}

void loop()
{
  buttonUpState=digitalRead(btn1);
  buttonDownState=digitalRead(btn2);

  if(buttonUpState!=lastButtonUpState)
  {
    if(buttonUpState==HIGH)
    {
      if(counter==9)
      {
        counter=-1;
      }
      counter++;
      Serial.println(counter);
      changeNumber(counter);
      delay(300);
    }
    else
    {
        Serial.println("OFF");
    }
   delay(50);
  }


  if(buttonDownState!=lastButtonDownState)
  {
    if(buttonDownState==HIGH)
    {
      if(counter == 0)
      {
        counter = 10;
      }
      counter--;
      Serial.println(counter);
      changeNumber(counter);
      delay(300);
    }
    else
    {
        Serial.println("OFF");
    }
   delay(50);
  }
  changeNumber(counter);
}





void changeNumber(int buttonPress)
{
  switch (buttonPress)
  {
    //number 0
    case 0:
      digitalWrite(a,LOW);
      digitalWrite(b,LOW);
      digitalWrite(c,LOW);
      digitalWrite(d,LOW);
      digitalWrite(e,LOW);
      digitalWrite(f,LOW);
      digitalWrite(g,HIGH);
      break;
    //number 1
    case 1:
      digitalWrite(a,HIGH);
      digitalWrite(b,LOW);
      digitalWrite(c,LOW);
      digitalWrite(d,HIGH);
      digitalWrite(e,HIGH);
      digitalWrite(f,HIGH);
      digitalWrite(g,HIGH);
      break;
    //number 2
    case 2:
      digitalWrite(a,LOW);
      digitalWrite(b,LOW);
      digitalWrite(c,HIGH);
      digitalWrite(d,LOW);
      digitalWrite(e,LOW);
      digitalWrite(f,HIGH);
      digitalWrite(g,LOW);
      break;
    //number 3
    case 3:
      digitalWrite(a,LOW);
      digitalWrite(b,LOW);
      digitalWrite(c,LOW);
      digitalWrite(d,LOW);
      digitalWrite(e,HIGH);
      digitalWrite(f,HIGH);
      digitalWrite(g,LOW);
      break;
    //number 4
    case 4:
      digitalWrite(a,HIGH);
      digitalWrite(b,LOW);
      digitalWrite(c,LOW);
      digitalWrite(d,HIGH);
      digitalWrite(e,HIGH);
      digitalWrite(f,LOW);
      digitalWrite(g,LOW);
      break;
    //number 5
    case 5:
      digitalWrite(a,LOW);
      digitalWrite(b,HIGH);
      digitalWrite(c,LOW);
      digitalWrite(d,LOW);
      digitalWrite(e,HIGH);
      digitalWrite(f,LOW);
      digitalWrite(g,LOW);
      break;
    //number 6
    case 6:
      digitalWrite(a,LOW);
      digitalWrite(b,HIGH);
      digitalWrite(c,LOW);
      digitalWrite(d,LOW);
      digitalWrite(e,LOW);
      digitalWrite(f,LOW);
      digitalWrite(g,LOW);
      break;
    //number 7
    case 7:
      digitalWrite(a,LOW);
      digitalWrite(b,LOW);
      digitalWrite(c,LOW);
      digitalWrite(d,HIGH);
      digitalWrite(e,HIGH);
      digitalWrite(f,HIGH);
      digitalWrite(g,HIGH);
      break;
    //number 8
    case 8:
      digitalWrite(a,LOW);
      digitalWrite(b,LOW);
      digitalWrite(c,LOW);
      digitalWrite(d,LOW);
      digitalWrite(e,LOW);
      digitalWrite(f,LOW);
      digitalWrite(g,LOW);
      break;
    //number 9
    case 9:
      digitalWrite(a,LOW);
      digitalWrite(b,LOW);
      digitalWrite(c,LOW);
      digitalWrite(d,LOW);
      digitalWrite(e,HIGH);
      digitalWrite(f,LOW);
      digitalWrite(g,LOW);
      break;
  }
}
  1. Memakai Workpack
  2. Menaati peraturaan yang sudah ada
  3. Berkonsentrasi pada saat mengerjakan
  4. Tidak bercanda
VII. KESIMPULAN

       Pada praktek kali saya dapat mempelajari tentang merangkai di protoboard dan membuat program seven segment counter up dan counter down di ARDUINO IDE dengan baik dan lancar

                                                                                               Klaten 8 Februari 2017
Guru Pendamping                                                                     Peserta Didik



(Y. Prasetyo Adi N, ST)                                                            (Zakharias Kenang SH)

Diposting oleh di Tidak ada komentar:

Rabu, 18 Januari 2017

MEMBUAT RANGKAIAN LED DENGAN 2 INPUT PUSH BUTTON

I. TUJUAN
  • Siswa dapat membuat rangkaian dengan menggunakan 2 push button
  • Siswa dapat membuat program di arduino
  • Siswa dapat membuat rangakain input arduino dengan 2 push button
II. ALAT DAN BAHAN
  • Arduino uno
  • Software arduino
  • Jumper
  • Push button
  • LED
  • Protoboard
  • Resistor
  • PC
III.DISKRIPSI TUGAS
  • Membuat rangkaian input digital dengan menggunakan 2 push button
  • Membuat rangkaian flip flop dengan menggunakan 2 push button
IV.LANGKAH KERJA
  • Mencari rangkaian
  • Membuat rangkaian di protoboard dan di arduino

  • Lalu membuat program di ARDUINO. Contoh program arduino KLIK DISINI
  • Membuat rangkaian Flip flop. KLIK DISINI

  • Memasukan program ke ARDUINO UNO atau mengupload program.
V. KESELAMATAN KERJA
  • Memakai workpack
  • Menaati peraturan LAB
  • Konsentrasi  pada saat mengerjakan
VI. HASIL KERJA





VII. KESIMPULAN
     Dalam praktek ini saya dapat memahami tentang input digital dalam arduino dan dapat merangkai        rangkaian rangkaian dengan menggunakan 2 push button untuk mematikan dan menyalakan led.

 Mengetahui
Guru Pembimbing                                                                       Siswa

Y.Prasetyo Adi Nugroho.S.T                                                     Zakharias kenang
Diposting oleh di Tidak ada komentar:

Rabu, 16 November 2016

MEMBUAT 7 SEGMENT DISPLAY MENGGUNAKAN SOFTWARE ARDUINO UNO

I. TUJUAN
  1. Siswa dapat membuat program dengan menggunakan software arduino uno
  2. Siswa dapat memasukan program ke arduino uno
  3. Siswa dapat membuat program 7 segment display dengan benar
II. ALAT DAN BAHAN
  1. Komputer
  2. ARDUINO UNO
  3. Kabel jumper
  4. LED display 7 segment
  5. Program arduino ide
  6. Protoboard
  7. Resistor
  8. Push Button
III. DISKRIPSI TUGAS
  1. Membuat dan mencoba program arduino tentang 7 segment display
IV. LANGKAH KERJA
  1. Siapkan alat dan bahan
  2. Rangkailah led display 7 segment di protoboard dan di arduino seperti gambar berikut
  3. Membuat program 7 segment display dan contoh program nya KLIK DISINI
  4. Sebelum mengupload pastikan port yang tersambung bukan port 1


V. KESELAMATAN KERJA
  1. Mennggunakan workpack
  2. Menggunakan topi
  3. Serius
VI. HASIL KERJA

VII. KESIMPULAN
Dalam praktek kali ini saya membuat program 7 segment display menggunakan software arduino uno
dan dapat mengetahui cara merangkai rangkaian 7 segment display pada protoboard dan arduino.
Mengetahui                                                                       Klaten, 17 November 2106
Guru Pembimbing                                                              Siswa
Y.Prasetyo Adi Nugroho.S.T                                               Zakharias Kenang S.H


Diposting oleh di Tidak ada komentar:

Rabu, 26 Oktober 2016

LAPORAN MEMBUAT RUNNING LED MENGGUNAKAN SOFTWARE ARDUINO

I. TUJUAN
  1. Siswa dapat membuat program running led
  2. Siswa dapat merangkai rangkaian running led dengan arduino
II. ALAT DAN BAHAN
  1. PC/Laptop
  2. Arduino IDE
  3. LED
  4. Kabel jumper
  5. Protoboard
  6. Resistor
  7. Software Arduino IDE
III. DISKRIPSI TUGAS
     Membuat Program rangkaian running led dengan menggunakan software Arduino

IV. LANGKAH KERJA
  1. Siapkan alat dan bahan
  2. Rangkailah Led di protobroad dan arduino
  3. Setelah itu sambungkan arduino dengan PC/laptop]
  4. Membuat Program running led


     5. Kemudian save Program


    6. Setelah tersimpan Upload ke arduino


      7. Pastikan sebelum di upload, port yang tersambung adalah bukan COM1
      8. Jika berhasil maka led akan menyala

V. HASIL KERJA

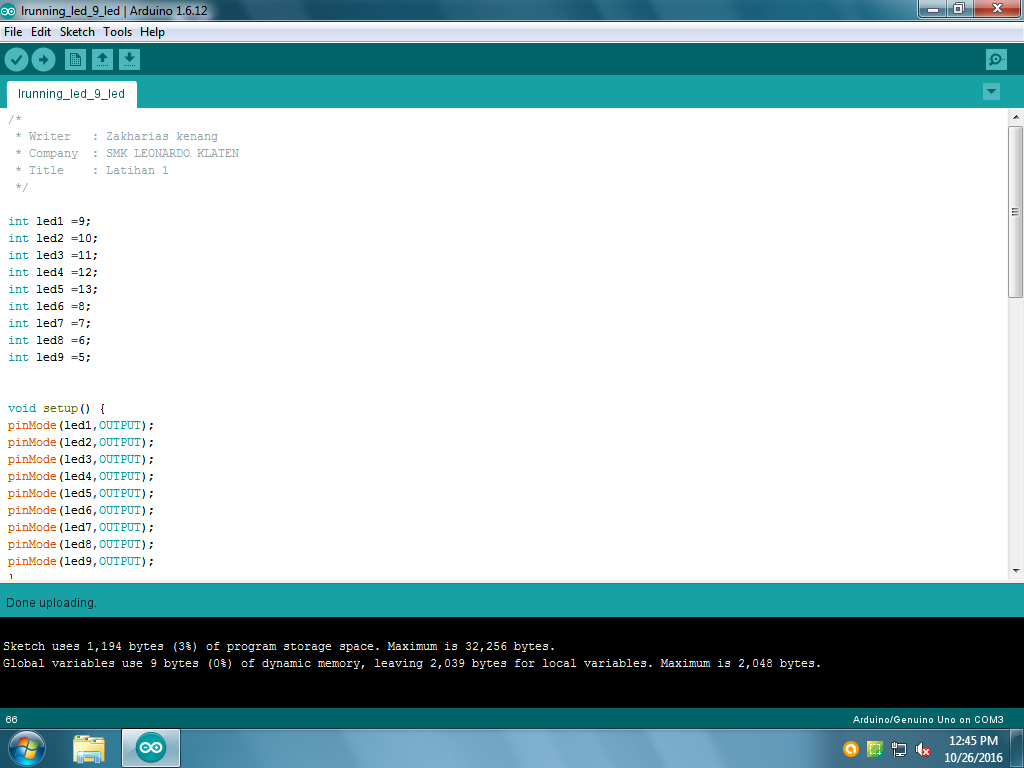

  1.     Contoh Program Running Led Klik disini
  2. Video


VI. KESIMPULAN
      Dalam praktek ini saya membuat rangkaian running led dengan arduino. Dan saya belajar juga Pemograman di arduino. Kesulitan yang saya alami adalah pada saat pemograman kurang teliti.


Klaten 26 Oktober 2016
Guru Pembimbing                                                                 Penulis




Y. Prasetya Adi N, S.T                                                 Zakharias Kenang S.H
Diposting oleh di Tidak ada komentar:

Kamis, 06 Oktober 2016

MEMBUAT JALUR RANGKIAN RUNNING LED DI PCB DENGAN MENGGUNAKAN SOFTWARE ISIS DAN ARES

I. TUJUAN

  1. Siswa dapat membuat jalur rangkaian running led menggunakan software ISIS dan ARES.
  2. Siswa dapat membuat jalur rangkaian running led di PCB.
II. ALAT DAN BAHAN

  1. Komputer
  2. Software Proteus ISIS an ARES.
  3. Gerinda
  4. Boor
  5. Spidol
  6. Printer
  7. Setrika
  8. Kertas Foto
  9. Cairan Ferri chlorid
  10. Amplas
  11. PCB
III. DISKRIPSI TUGAS

  1. Membuat jalur rangkaian running led di PCB dengan menggunkan Software ISIS dan ARES.
IV. LANGKAH KERJA

  1. Nyalakan Komputer dan kemudian buka program Proteus 7, dan siapkan bahan seperti dibawah ini.
  2. Buat Rangkaian Software di ISIS.


Diposting oleh di Tidak ada komentar:

Rabu, 05 Oktober 2016

LAPORAN CARA MENGUNDUH DAN MENGINSTAL SOFTWARE ARDUINO

            I.        TUJUAN
1.     Siswa dapat mengunduh software ARDUINO dengan benar.
2.      Siswa dapat menginstal software ARDUINO  dengan benar.
II.       ALAT DAN BAHAN
1.      LAPTOP/PC
2.      JARINGAN INTERNET
III.     DISKRIPSI TUGAS
1.      Mengunduh software ARDUINO
2.      Menginstal software ARDUINO
IV.        LANGKAH KERJA
1.       Membuka search engine https://www.arduino.cc/en/Main/Software
2.       Kemudian klik windows installer seperti pada gambar yang ada di bawah ini.
4. Kemudian klik Just download seperti pada gambar di bawah ini.
5. Kemudian klik start download, tunggu hingga selesai.
6. Setelah itu tinggal menginstal nya KLIK NEXT
7. Setelah software ARDUINO IDE sudah terunduh , kemudian kita ch340 ARDUINO DRIVE dengan klik link http://www.microcontrols.org/arduino-uno-clone-ch340-ch341-chipset-usb-drivers/
8. Kemudian tunggu sebentar dan klik seperti pada gambar di bawah ini.
9. Setelah di klik akan muncul seperti gambar di bawah ini,lalu klik stardownload
10. Extract file dan membuka setup kemudian klik install.
11. Setelah semua langkah sudah selesai lalu mencoba menghubungkan arduino ke laptop/PC, dan klik tombol tools kemudian tombol port. Jika sudah terhubung maka akan seperti gambar di bawah ini.
V.                  HASIL KERJA
1.       Software ARDUINO IDE dapat berjalan dengan baik dan Port COM Arduino terbaca di Arduino

VI.                KESELAMATAN KERJA
1.       Menggunakan workpack
2.       Menaati peraturan lab
3.       Fokus / konsentrasi
VII.              KESIMPULAN
Pada praktek hari ini saya belajar tentang cara mengunduh dan menginstal software ARDUINO di laptop/PC. Masalah yang saya hadapi di praktek kali ini adalah saya salah mendownload Ch340 arduino driver. Lalu solusinya saya mendownload arduino driver yang benar
MENGETAHUI
                                                                                                KLATEN 5 OKTOBER 2016

GURU PEMBIMBING                                                                      PESERTA DIDIK



Y. Prasetya Adi N, S.T                                                                     Zakharias Kenang S.H
Diposting oleh di Tidak ada komentar:

Rabu, 07 September 2016

LAPORAN PRAKTEK MEMBUAT JALUR PCB MENGGUNAKAN SOFTWARE ARES

LAPORAN PRAKTEK MEMBUAT JALUR PCB MENGGUNAKAN SOFTWARE ARES

1. TUJUAN
  • Siswa dapat menggunakan software Proteus ( ARES) dengan baik
  • Siswa dapat membuat Jalur PCB rangkaian Dimmer dan Runingg Led dengan baik
  • Siswa dapat membuat  Jalur PCB rangkaian Dimmer dan Runingg Led dengan menggunakan software Proteus ARES
  • Siswa dapat memahami rangkaian dengan baik
2. ALAT DAN BAHAN
  • PC ( Komputer )
  • Software Proteus ISIS & ARES
RANGKAIAN DIMMER
  • IC 555
  • RESISTOR
  • POTENSIO
  • LED
  • KAPASITOR
  • CONECTOR
RANGKAIAN RUNNING LED
  • IC 555
  • IC 4017
  • KAPASITOR
  • LED (10 BUAH )
  • CONECTOR
3. MATERI SINGKAT
Dalam praktek ini saya mendapat tugas untuk membuat rangkaian Dimmer dan Running Led menggunakan software Proteus ISIS ( ARES )
4. DISKRIPSI TUGAS

  • Membuat Rangkaian jalur PCB Dimmer menggunakan Software Proteus ISIS ( ARES )
  • Membuat Rangkaian jalur PCB Running Led menggunakan Softwre Proteus ISIS ( ARES )
5. HASIL KERJA
Rangkaian Dimmer

 Rangkaian Running Led

Layout PCB Rangkaian Dimmer

Layout PCB Rangkaian Running Led



6. KESELAMATAN KERJA
  • Menggunakan workpack
  • Tidak makan dan minum di lab
  • Menaati peraturan yang ada di lab
  • Fokus dan Berkonsentrasi
7. KESIMPULAN
Dalam praktek ini saya mendapat pengetahuan baru yaitu Membuat Jalur PCB menggunakan software Proteus ARES. Adapun hambatan yang saya alami dalam praktek kali ini yaitu pada peletakan komponen yang sering terbalik balik, tetapi saya mencobanya terus sampai bisa membuat Jalur PCB dengan baik.
                    Mengetahui                         Klaten, 7 September 2016
Pembimbing                                                                                   Penulis



Y. Prasetya Adi N, S.T                                                 Zakharias Kenang S.H




Diposting oleh di Tidak ada komentar:
Langganan: Postingan (Atom)
