MEMBUAT 7 SEGMENT DISPLAY MENGGUNAKAN SOFTWARE ARDUINO UNO

I. TUJUAN

1. Siswa dapat membuat program dengan menggunakan software arduino uno
2. Siswa dapat memasukan program ke arduino uno
3. Siswa dapat membuat program 7 segment display dengan benar

II. ALAT DAN BAHAN

1. Komputer
2. ARDUINO UNO
3. Kabel jumper
4. LED display 7 segment
5. Program arduino ide
6. Protoboard
7. Resistor
8. Push Button

III. DISKRIPSI TUGAS

1. Membuat dan mencoba program arduino tentang 7 segment display

IV. LANGKAH KERJA

1. Siapkan alat dan bahan

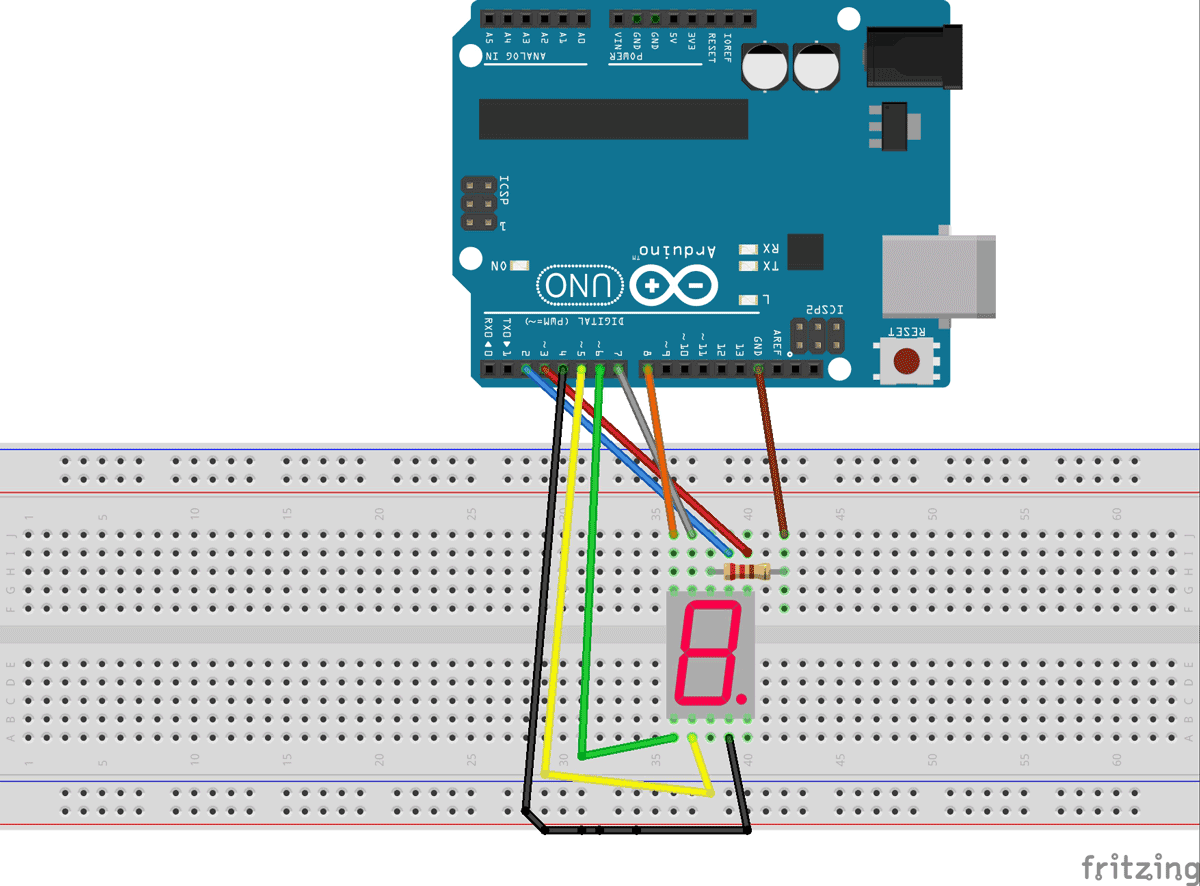

2. Rangkailah led display 7 segment di protoboard dan di arduino seperti gambar berikut
3. Membuat program 7 segment display dan contoh program nya KLIK DISINI
4. Sebelum mengupload pastikan port yang tersambung bukan port 1



V. KESELAMATAN KERJA

1. Mennggunakan workpack
2. Menggunakan topi
3. Serius

VI. HASIL KERJA



VII. KESIMPULAN

Dalam praktek kali ini saya membuat program 7 segment display menggunakan software arduino uno

dan dapat mengetahui cara merangkai rangkaian 7 segment display pada protoboard dan arduino.
